全國服務熱線
18112840006
常見問題
金屬去應力退火組織會變嗎(鋼去應力組織晶粒細化)
時間: 2021-10-30 14:58:53
瀏覽次數(shù)：
金屬去應力退火較多的退火方式,經(jīng)過去應力退火工藝的處理之后能夠較大程度的降低金屬材料出現(xiàn)變形和開裂的概率.
金屬鋼制壓力容器去應力退火時,剛中的組織會發(fā)生變化嗎？將工件加熱至較低溫度，保溫一定時間后冷卻，使工件發(fā)生回復，從而消除鋼的殘余內(nèi)應力的工藝稱為去應力退火，不發(fā)生組織改變。

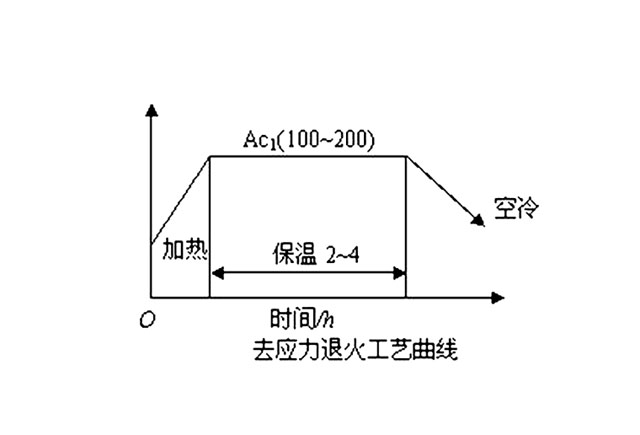

上圖為去應力退火曲線圖
金屬去應力退火的加熱溫度低于相變溫度，因此，在整個熱處理過程中不發(fā)生組織轉(zhuǎn)變。退火后組織晶粒細化了，應力分布更均勻。
冷形變后的金屬在低于再結晶溫度加熱，以去除內(nèi)應力，但仍保留冷作硬化效果的熱處理，稱為去應力退火，也稱低溫退火。 在鋼去應力退火中金屬組織及性能的變化，相當于溫度曲線圖中的恢復階段。在實際生產(chǎn)中，去應力退火工藝的應用比上述定義廣泛得多，常用的設備為：去應力退火爐。熱鍛軋、鑄造、各種冷變形加工、切 削或切割、焊接、熱處理，甚至機器零部件裝配后，在不改變組織狀態(tài)，保留冷作、熱作或表面硬化的條件下，對鋼材或機器零部件進行較低溫度的加熱，以去除內(nèi)應力，減小變形開裂傾向的工藝，都可稱為去應力退火。
去應力退火的原理是什么？
金屬去應力退火并不能完全消除工件內(nèi)部的殘余應力，而只是大部分消除。要使殘余應力徹底消除，需將鋼加熱至更高溫度。在這種條件下，可能會帶來其他組織變化，危及材料的使用性能。進行去應力退火時，金屬在一定溫度作用下通過內(nèi)部局部塑性變形(當應力超過該溫度下材料的屈服強度時)或局部的弛豫過程(當應力小于該溫度下材料的屈服強度時)使殘余應力松弛而達到消除的目的。在去應力退火時，工件一般緩慢加熱至較低溫度(灰口鑄鐵為500～550℃，鋼為500～650℃，有色金屬合金沖壓件為再結晶開始溫度以下)，保持一段時間后，緩慢冷卻，以防止產(chǎn)生新的殘余應力。
相關推薦：
去應力退火爐一爐正常二爐出現(xiàn)斷電診斷排除
鑄件退火溫度多少需要根據(jù)材質(zhì)和工藝確定
上圖為去應力退火曲線圖
冷形變后的金屬在低于再結晶溫度加熱，以去除內(nèi)應力，但仍保留冷作硬化效果的熱處理，稱為去應力退火，也稱低溫退火。 在鋼去應力退火中金屬組織及性能的變化，相當于溫度曲線圖中的恢復階段。在實際生產(chǎn)中，去應力退火工藝的應用比上述定義廣泛得多，常用的設備為：去應力退火爐。熱鍛軋、鑄造、各種冷變形加工、切 削或切割、焊接、熱處理，甚至機器零部件裝配后，在不改變組織狀態(tài)，保留冷作、熱作或表面硬化的條件下，對鋼材或機器零部件進行較低溫度的加熱，以去除內(nèi)應力，減小變形開裂傾向的工藝，都可稱為去應力退火。
金屬去應力退火并不能完全消除工件內(nèi)部的殘余應力，而只是大部分消除。要使殘余應力徹底消除，需將鋼加熱至更高溫度。在這種條件下，可能會帶來其他組織變化，危及材料的使用性能。進行去應力退火時，金屬在一定溫度作用下通過內(nèi)部局部塑性變形(當應力超過該溫度下材料的屈服強度時)或局部的弛豫過程(當應力小于該溫度下材料的屈服強度時)使殘余應力松弛而達到消除的目的。在去應力退火時，工件一般緩慢加熱至較低溫度(灰口鑄鐵為500～550℃，鋼為500～650℃，有色金屬合金沖壓件為再結晶開始溫度以下)，保持一段時間后，緩慢冷卻，以防止產(chǎn)生新的殘余應力。
相關推薦：
去應力退火爐一爐正常二爐出現(xiàn)斷電診斷排除
鑄件退火溫度多少需要根據(jù)材質(zhì)和工藝確定
Copyright ? 丹陽市電爐廠有限公司 版權所有 m.liyuan1956.com
全國服務電話：18112840006 郵箱：18912840006@189.cn
公司地址：江蘇鎮(zhèn)江丹陽市開發(fā)區(qū)開發(fā)大道168號
臺車爐，回火爐，退火爐
